GIVE ME A CHANCE

PAY BACK A SURPRISE

咨询热线

400-029-8971

ABUIABACGAAgkpzJtwUohsnKiAUwrAI4iQE


高粘度添加剂(透水路面专用)
分享到:
高粘度添加剂(透水路面专用)
产品详情

产品简介

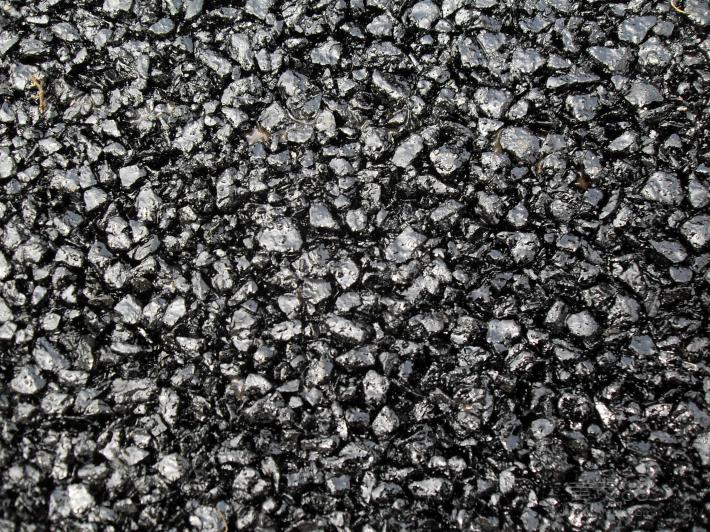

随着国民经济的快速发展,我国道路里程增加、等级提高、路况改善、道路交通量也迅速增长,排水沥青混合料以其良好的排水、降噪、抗滑等路用性能,在我国多个省市的高等级公路和城市快速路上得以广泛应用。为保证排水沥青混合料具有良好的排水,降噪,抗滑性能,高温抗车辙性能及耐久性能,高粘沥青改性剂成为一个至关重要的环节。

高粘沥青改性剂外观为浅黄色半透明状颗粒,是一种由多种聚合物复合而成的高性能沥青混合料改性剂,它通过对集料表面的增粘,加筋,填充以及沥青改性,弹性恢复等多重作用而大幅度提高沥青混合料的成型强度及稳定性。该产品使用方法简单,可以广泛应用于排水路面,透水路面等领域。

高粘沥青改性剂用途:

1.透水路面,排水路面

2.重交通沥青路面

3.白改黑工程

4.高速公路,机场跑道等高级路面

高粘沥青改性剂有三方面的作用:

A. 稳定结构作用

高粘沥青改性剂在拌和的过程中受高温的作用软化后,与沥青和集料充分结合并填充嵌挤到级配骨架的空隙中,限制了矿料颗粒间的相对滑动,加强了混合料之间的相互作用力,使混合料结构更稳定。

B. 加筋作用

高粘沥青改性剂中的聚合物形成的微结晶区具有相当的劲度,它在拌合过程中拉丝成纤维状,纤维体之间相互搭接,缠绕在一起,形成一个体网状结构,将矿料颗粒牢固地限制在网络内,从而使沥青混合料整体强度得到更大的提高。

C. 变形恢复作用

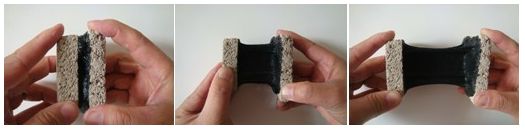

高粘沥青改性剂在高温时投入沥青混合料的拌和设备中,添加剂处于粘流态,通过润湿和浸润作用,改性剂均匀地包裹在矿料颗粒表面。当温  度冷却后,处于弹性状态的矿料胶结的界面具有很高的刚度和强度。

生产与施工工艺

A 混合料生产

1. 干拌工艺:采用直接投入法,将高粘沥青改性剂(添加比例为石料的6‰~8‰)与烘干后的集料一起投入到沥青拌合楼的拌合缸中进行干拌,干拌10S之后加入基质沥青和矿粉再拌合40S左右。

2. 湿拌工艺:将高粘沥青改性剂按比例(改性剂与沥青的质量比例为10~14 : 90~86)直接加入到待搅拌的沥青储存罐中,保持在180~190℃的温度下持续搅拌2~4小时,搅拌均匀后即成为成品高粘沥青。使用时将高粘沥青加热至170~175℃后直接泵入沥青混合料拌合楼进行混合料的生产即可。

备注:两种工艺生产时将集料烘干至190~200℃,拌和时应均匀,所有矿料颗粒均裹覆高粘沥青,无花白料,无结团成块或严重的离析现象,出料温度控制在185~190℃。

B. 混合料储存和运输

开级配高粘沥青混合料细集料比较少,散热快,沥青黏度较大,因此应避免较长时间的储存的运输。

C. 摊铺和碾压

摊铺和碾压按照正常的施工组织进行,由于高粘改性沥青混合料随着温度的降低自身黏度迅速增大,施工时应在混合料温度较高时尽快碾压成型。


外观特点:

1. 外观 为黄色或浅黄色颗粒状,粒子大小均匀,无颗粒粘结。

2. 密度 0.95-1.02 g/cm3

3. 气味 无刺激气味。

4. 熔融指数 大于10g/10min (190oC,2.16kg) GB3682

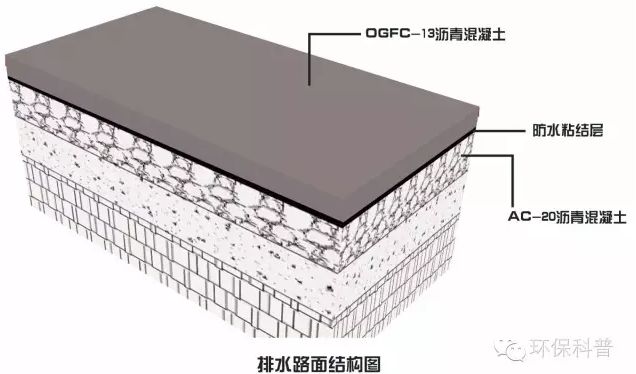

5. 改性沥青性能加入12%CR-70改性重交沥青(70#,90#),改性沥青的性能应达到软化点大于85℃,针入度(25℃)40~60dmm,延度(5℃)大于30cm 第1, 4项指标控制其在混合料中的分散性第2项指标给出密度的范围第3项指标控制其环保性第5项指标控制其的整体改性效果应用范围:多孔排水降噪路面;彩色沥青排水(透水)路面;OGFC路面;白改黑防反射裂缝应力吸收层;高粘度改性沥青;灌缝胶等。
